TXScanner - Sistema de Inspección de Rayos X

Escáner serie TXS tipo TC (tomografía computarizada) de microenfoque de alta definición para productos fabricados en metal y resinas

TXScanner - Sistema de Inspección de Rayos X

TXScanner - Sistema de Inspección de Rayos X

TXS Series Scanner

picture_as_pdf
Catálogo principal Descarga la ficha o catálogo principal de este producto.
file_download Descargar

Marcas:

TOSHIBA Inspection Systems

Categorías:

Inspección No Destructiva
Solicitar cotización

Para solicitar precio, disponibilidad o información adicional de este producto, comunícate con nuestro equipo comercial.

mail Ir a contacto

Descripción

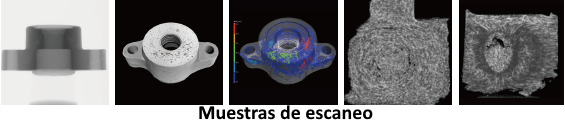

La serie TXS incorpora un generador y un detector de rayos X de alto rendimiento, y está equipada con un software de reconstrucción de imágenes de alta resolución. Es posible realizar ajustes precisos en la imagen rotando el objeto central mientras se observa la imagen de rayos X durante un escaneo de gran aumento. El colimador de corte reduce la dispersión no deseada de los rayos X, mejorando así el contraste y la calidad de la imagen. Las imágenes pueden visualizarse en una pantalla con vista oblicua doble en un plazo de 10 segundos tras finalizar la adquisición de datos. Asimismo, es posible llevar a cabo análisis, evaluaciones y simulaciones mediante la conversión de los datos para su uso en impresoras 3D y sistemas CAD 3D, a través de ingeniería digital.

Otras características:
  • Opción de potencias 90kV, 130kV, 230kV, 300kV
  • Detector de pantalla plana (flat panel detector)
  • Tipos de análisis: UPS / Digital engeneering / PC for image processing / High-speed reconstruction
  • Interfase "Modo Inteligente" permite una operación sencilla e intuitiva
  • Con función correctiva TXCorrection



Información técnica
Item Micro CT Scanner
Modelo
  • TXS-31300FD (130Kv)
  • TXS-30900FD (90kV)
  • TXS-33000FD (300kV)
  • TXS-32300FD (230kV)
Punto focal 5µm 4µm
Detector Flat Panel Flat Panel
Resolución 5µm 5µm
Área de escaneado  Ø130mm×H150mm
  • 8 inch: Ø280mm×H320mm (W scan : Ø420mm)
  • 16inch: Ø420mm×H320mm



Modo de escaneado  Half / full / offset  Half / full / offset
Tipo de corte --- Single / Cone beam / Multi
Aplicaciones
  • Análisis no destructivo de partes electronicas, circuitos impresos, partes de aluminio, resinas, fibras, etc.
